500 pcs UDZS5.1B UDZS6.2B UDZS9.1B zener diode rohm

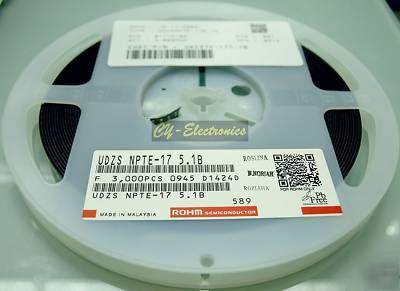

Type: UDZS NPTE-17 5.1B, Zener Diode

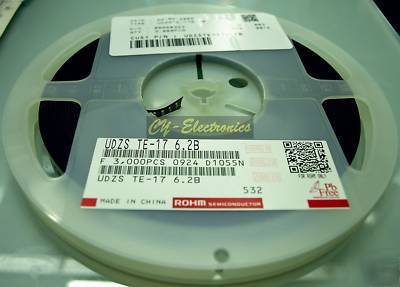

or UDZS TE-17 6.2B, Zener Diode

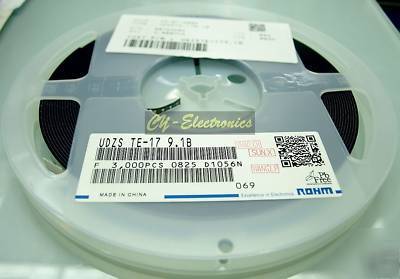

or UDZS TE-17 9.1B, Zener Diode
Storage temperature Tstg -55 to +150
Operating temperature Topr -55 to +150
Symbol (UDZS NPTE-17 5.1B, Zener Diode)
Zener voltage : Vz(V) - Min.: 4.980 , Max.: 5.200, Iz(Ma): 5.0
Operating resistance: Zz( ) Max.:80 , Iz(MA):5.0
Rising operataing resistance: Zz( ): MAX.:500, Iz(MA): 0.5
Reverse current IR (Ua)) Max.: 2.0, VR(V):1.5
Symbol (UDZS TE-17 6.2B, Zener Diode)
Zener voltage : Vz(V) - Min.: 6.060 , Max.: 6.330, Iz(Ma): 5.0
Operating resistance: Zz( ) Max.:60 , Iz(MA):5.0
Rising operataing resistance: Zz( ): MAX.:100, Iz(MA): 0.5
Reverse current IR (Ua)) Max.: 1.0, VR(V):3.0
Symbol (UDZS TE-17 9.1B, Zener Diode)
Zener voltage : Vz(V) - Min.: 8.850 , Max.: 9.230, Iz(Ma): 5.0
Operating resistance: Zz( ) Max.: 30 , Iz(MA):5.0
Rising operataing resistance: Zz( ): MAX.: 60, Iz(MA): 0.5
Reverse current IR (Ua)) Max.: 0.5, VR(V): 6.0
