1998 OGP 14" TOP BENCH TELECENTRIC COMPARATOR w/

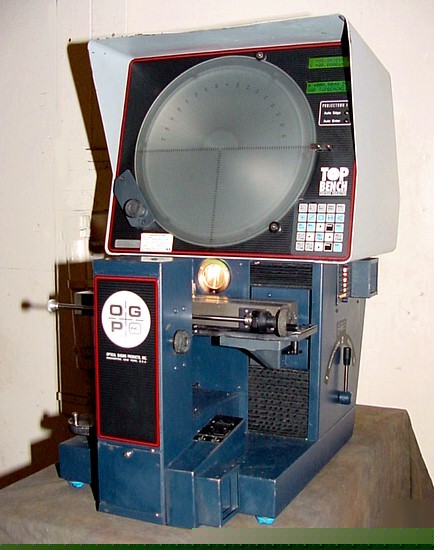

14" OPTICAL GAGING PRODUCTS (OGP) OPTICAL COMPARATOR
MODEL: TOP BENCH S/N: TB08061661 MFG. 1998
"THE REVOLUTIONARY ACCUCENTRIC LENS SYSTEM" (PATENTED):
THE ACCUCENTRIC OPTICS IN TOP BENCH PRESENT A FULLY
CORRECTED, ERECT AND UNREVERSED IMAGE OF THE HIGHEST
QUALITY. THE IMAGE ON THE SCREEN APPEARS EXACTLY THE
SAME WAY AS YOU SEE THE PART STAGED ON THE WORKTABLE.
SO THERE'S NO WONDERING WHICH WAY TO MOVE THE TABLE
TO MEASURE A DIMENSION. YOUR HAND-EYE COORDINATION
IS NATURAL, FATIGUE IS MINIMIZED, AND PRODUCTIVITY
THE ACCUCENTRIC OPTICS IN TOP BENCH ARE FULLY
TELECENTRIC. THIS ENSURES THAT THE MAGNIFICATION
OF THE IMAGE REMAINS ACCURATE EVEN WHEN DIFFERENT
OPERATORS FOCUS THE SYSTEM AT DIFFERENT POSITIONS.
IT ALSO MEANS A CONSTANT WORKING DISTANCE, OUTSTANDING
DEPTH OF FIELD, SHARP IMAGE DEFINITION AND NEGLIGIBLE
ONLY TRUE TELECENTRIC SYSTEMS CAN MAKE THIS CLAIM.
DON'T BE FOOLED BY THOSE SYSTEMS WITH SIMPLE OPTICS THAT
PROMISE "TELECENTRIC ILLUMINATION". TO RECEIVE THE BENEFITS
OF TELECENTRICITY, THE ENTIRE OPTICAL SYSTEM MUST BE
DESIGNED ACCORDINGLY. OGP, WHO INTRODUCED THE TELECENTRIC
RELAY LENS PRINCIPLE IN 1945, IS UNIQUELY QUALIFIED TO
PROVIDE THE UNSURPASSED OPTICAL QUALITY YOU DESERVE IN A
OGP'S EXCLUSIVE FRESNEL LENS TECHNOLOGY REDIRECTS ALL LIGHT
TOWARDS THE NORMAL VIEWING POSITION. NO LIGHT IS WASTED,
AND YOU GET THE BRIGHTEST, MOST EVENLY ILLUMINATED IMAGE IN
THROUGH-THE-LENS SURFACE ILLUMINATION DELIVERS BRIGHTER,
MORE EVENLY ILLUMINATED IMAGES THAN THE "HIGH INTENSITY"
FIBER OPTICS FOUND ON OTHER SYSTEMS. AND YOU WON'T HAVE TO
ADJUST UNWIELDY FIBER OPTIC CABLES
TOP BENCH USES A UNIQUE OPTICAL FOCUSING METHOD THAT
REMOVES THE REQUIREMENT FOR A THIRD AXIS OF MOTION FOR THE
WORKTABLE AND INCREASES THE ACCURACY OF HORIZONTAL AND
VERTICAL MOTIONDUAL LCD DISPLAYS PROVIDE BRIGHT, EASY TO READ
COORDINATE AND GEOMETRIC INFORMATION AND A WIDER VIEWING
ANGLE THAN LED DISPLAYS OGP'S EXCLUSIVE PROJECTRON IV
AUTOMATIC EDGE DETECTION IS INTERNALLY MOUNTED AND
PERMANENTLY CALIBRATED. YOU WON'T HAVE TO WORRY ANYMORE
ABOUT THOSE FLIMSY OVER-SCREEN UNITS YOU FIND ON OTHER
HELIX MOTION IS INCORPORATED WHERE IT BELONGS, THROUGH A
PIVOTING WORKTABLE. SAY GOOD-BYE TO THE IMPROPER
ILLUMINATION YOU GET WITH A PIVOTING LAMPHOUSE
THE HARD COATED WORKTABLE ON TOP BENCH FEATURES 8" OR 12" OF
TRAVEL AND AN INTEGRAL DOVETAIL SLOT FOR EASY MOUNTING OF
FIXTURING ACCESSORIES. PATENTED BEARING CONSTRUCTION
ENSURES YOU OF STRAIGHT LINEAR MOTION, HIGH ACCURACY , AND
THE TOP BENCH SYSTEM CAN BE EQUIPPED WITH A THREE POSITION
INTERNAL LENS TURRET FOR FAST CHANGING OF MAGNIFICATION.
THE TURRET SENSES AND DISPLAYS WHICH MAGNIFICATION LENS IS
IN USE AND AUTOMATICALLY SETS THE CORRECT EDGE DETECTION
THE EXCLUSIVE ACCUCENTRIC LENS SYSTEM (PATENTED) PROVIDES AN
UNPRECEDENTED 5" OF WORKING CLEARANCE, REGARDLESS OF
MAGNIFICATION. MAXIMUM WORKPIECE DIAMETER IS A STAGGERING
8", EVEN AT 100x! AND SINCE ALL LENSES ARE ENCLOSED,
THERE'S NO CHANCE OF EXPENSIVE COLLISIONS.
SCREEN DIAMETER:.................................................. 14"
TABLE SIZE:.............................................................. 4-3/8" X 17-3/4"
MEASURING CAPACITY-LONG. TABLE TRAVEL:....... 8"
VERT. TABLE TRAVEL:.......................... 6"
TABLE LOAD CAPACITY:.......................................... 55 LBS.
ANGULAR MEASURING CAPACITY:.......................... 360 DEG. CHART ROTATION
IMAGE TYPE:.......................................................... FULLY CORRECTED/ERECT
BUILT IN GEOMETRIC DIGITAL READOUT SYSTEM w/KEYPAD
PROJECTRON IV INTERNAL EDGE DETECTION
FLOOR SPACE: 24" L-R x 36" F-B x 50" HIGH
** EXCEPTIONAL CONDITION & APPEARANCE **
** INSPECT UNDER POWER IN OUR HARRISON, NJ WAREHOUSE *
Machine Location: HARRISON, NJ
Click Here For More OGP Machines
Click Here For More Inspection - COMPARATORS(s)
Call Andy at (***) 873-6224 ext 7600
